形状元素

形状元素类型

通行线像素排版工具支持四种基本形状元素：

矩形

圆形

椭圆

圆角矩形

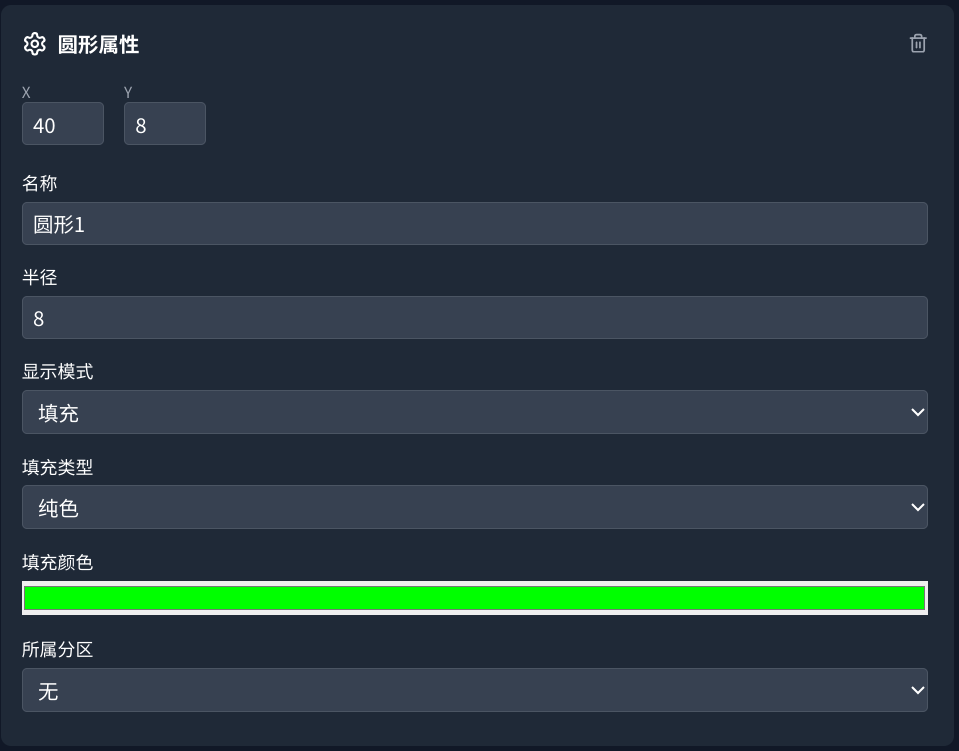

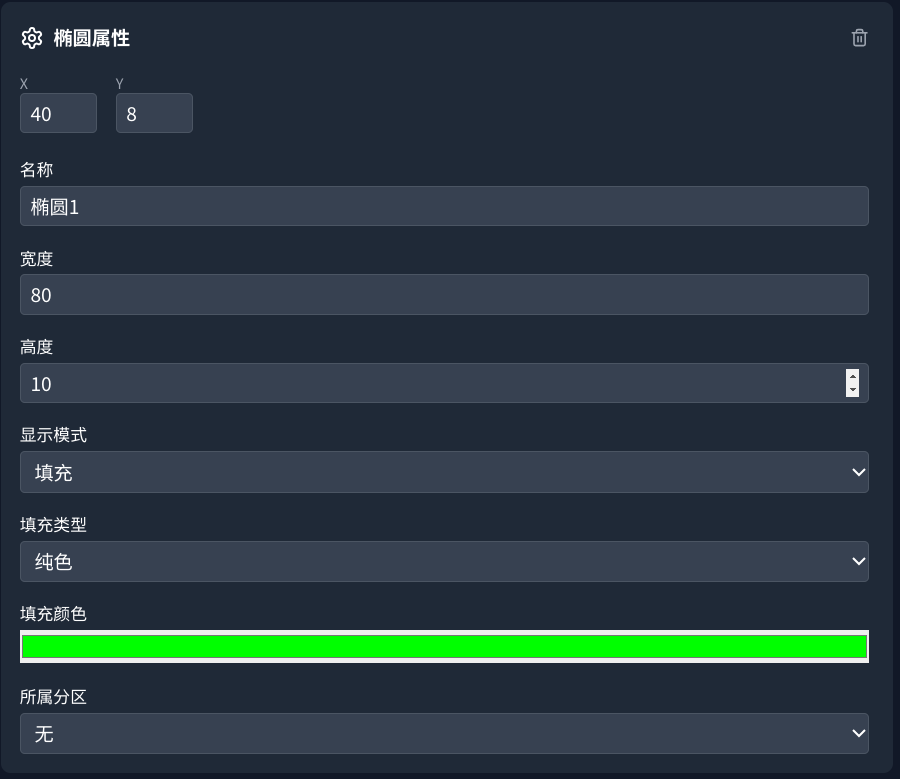

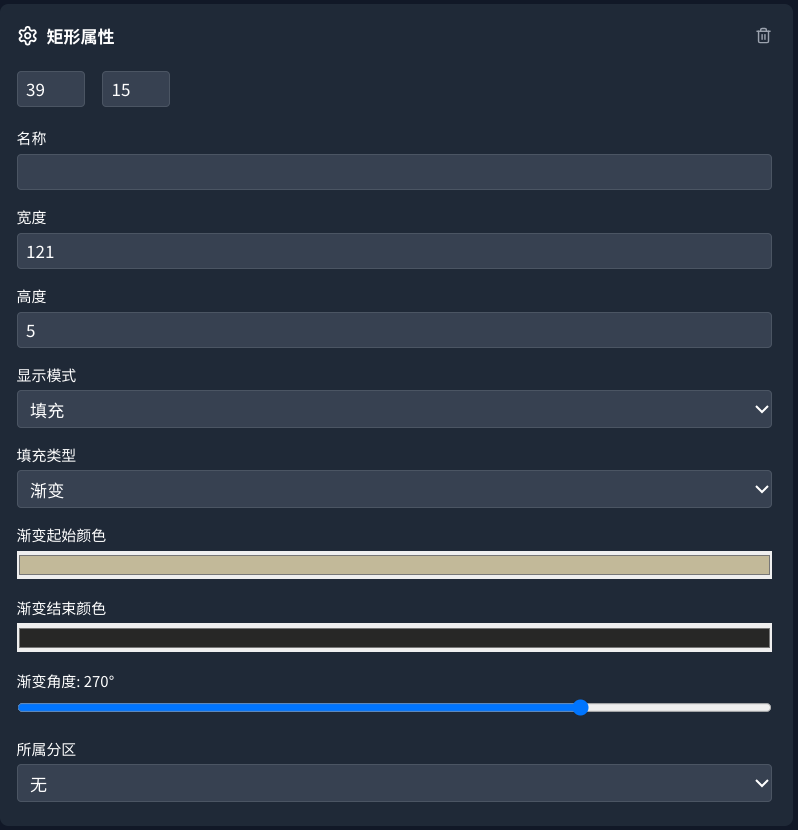

形状属性面板

在形状属性面板中，您可以对选中的形状元素进行详细设置。各类形状的设置项大部分相同，少部分因形状类型不同而有所区别。

1. 位置（X / Y）

这里可以直接输入数字，精确设置形状左上角在画布上的横纵坐标。X/Y坐标分别以左上角为零点，向右方向移动1格则X值加1，向下方向移动1格则Y值加1。

2. 名称

在此处为当前形状自定义名称，便于在图层管理器中识别和管理。

3. 尺寸设置

• 矩形/圆角矩形/椭圆：可分别设置宽度和高度，单位为像素。
• 圆形：只需设置半径或直径，单位为像素，宽高自动保持相等。

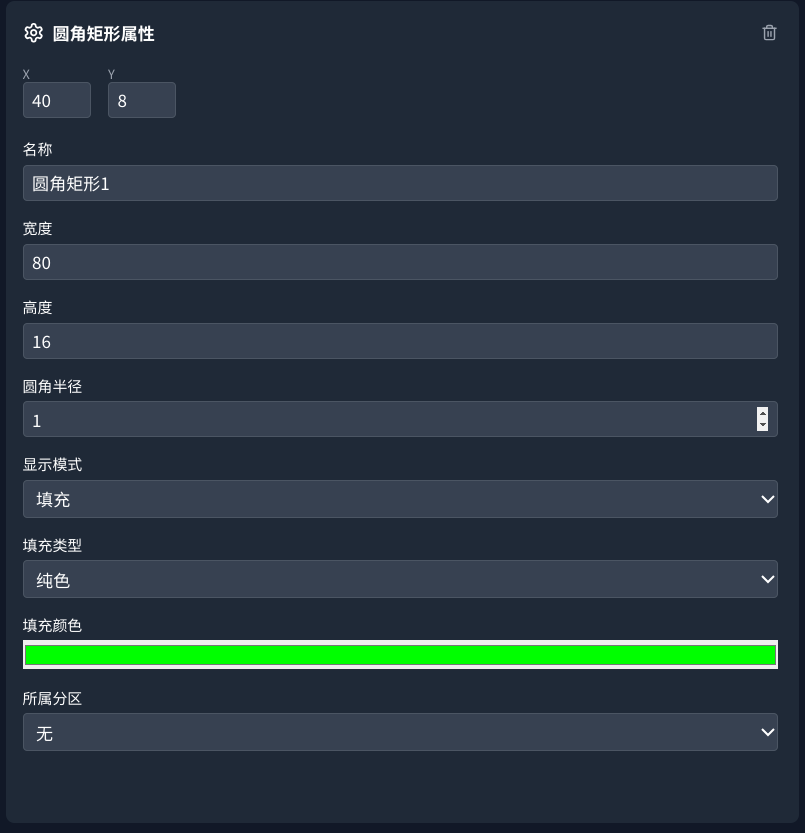

4. 圆角半径

仅圆角矩形有此项，用于调整四角的圆滑程度。数值越大，圆角越明显，但不能超过宽度或高度的一半。

5. 显示模式

可选择填充或描边：

• 填充：形状以指定颜色或渐变填充
• 描边：仅显示边框

6. 填充类型

可选择纯色或渐变：

• 纯色：用单一颜色填充形状
• 渐变：可设置起始颜色、结束颜色和渐变角度

7. 填充颜色

您可以通过以下几种方式选择颜色：

• 在调色盘中选择自定义颜色
• 输入自定义R、G、B的值
• 使用取色器工具在当前页面选择颜色

8. 渐变设置（仅当填充类型为渐变时显示）

• 起始颜色：渐变的开始颜色
• 结束颜色：渐变的结束颜色
• 渐变角度：可设置0°~360°，控制渐变方向
  • 0度：从左到右渐变
  • 90度：从上到下渐变
  • 180度：从右到左渐变
  • 270度：从下到上渐变

9. 描边宽度（仅当模式为描边时显示）

调整边框的粗细，单位为像素。描边宽度向内扩展，不会改变形状的外部尺寸。

10. 所属分区

如果画布上有分区，可以在这里选择该形状属于哪个分区。若当前元素不属于任何分区时则会显示“无”。

11. 删除按钮

面板右上角有一个图标，点击它可以删除当前形状元素。

形状应用技巧

• 矩形：适合制作方块、边框、背景等基础元素
• 圆形：适合制作按钮、指示灯、装饰点等圆形元素
• 椭圆：适合做装饰或特殊效果，可灵活调整长短轴比例
• 圆角矩形：兼具矩形和圆形的特性，适合做面板、信息框等元素

渐变填充技巧：

• 使用相近色调创建细微过渡效果
• 使用对比色创建醒目的视觉重点
• 在小尺寸形状上，建议使用简单的单色填充而非渐变

描边模式技巧：

• 对于小尺寸形状，建议使用较细的描边以保持清晰度
• 描边可以突出元素的边界，使其在复杂背景中更加醒目
